光电传感器的应用实例详解

遏制工业粉尘污染是环境保护的关键职责之一。要实现这一目标，我们需先掌握粉尘排放的具体数据，这就要求我们必须对粉尘排放源头实施监测、实时展示以及超限警报。具体而言，烟道内粉尘的浑浊程度是通过观察光线在烟道中传播时的变化幅度来确定的。烟道浊度上升时，光源所发射的光线会被烟尘中的微粒吸收和偏折，导致抵达光检测器的光线量减少。因此，光检测器输出的信号强度变化可以直观地反映出烟道浊度的变动情况。

烟雾探测器依赖光电传感器作为其核心元件，该设备能够检测烟雾的密度，它主要由红外发射二极管和光电接收三极管构成，不过这两个部件并非处于同一平面，它们之间形成了一定的角度。在无烟环境下，光电三极管无法捕捉到红外辐射；一旦烟雾进入感应区域，烟雾中的微粒会将部分光线向光电三极管方向散射；随着烟雾密度逐步增强，散射至感应器的光线数量也随之增多；当传感器接收到的光线强度达到特定阈值，蜂鸣器便会启动报警功能。

条形码扫描笔中的光电传感器

此宽度设定为620像素；样式设置为鼠标悬停时变为指针形状。

扫描笔头在条形码上移动时开元棋官方正版下载，若遇到黑色线条，发光二极管的光线会被黑线所吸收，导致光敏三极管无法接收到反射光，此时光敏三极管呈现高阻抗状态，并进入截止状态。而一旦遇到白色间隔，发光二极管发出的光线便会被反射至光敏三极管的基极，进而激发光敏三极管产生光电流，使其导通。扫描完整个条形码后，光敏三极管将条形码的形状转换成一系列电脉冲信号，这些信号经过放大和整形处理，进而形成脉冲序列，随后由计算机进行加工处理，从而实现对条形码信息的识别。

光电传感器在点钞机中计数作用

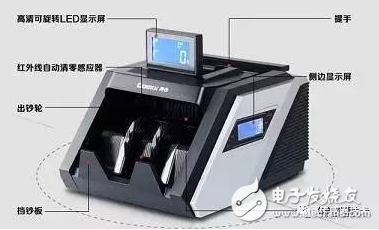

点钞机的重要组成部分当属光电传感器。其计数器运用了非接触式的红外光电检测技术，此技术以结构简便、计数精准、反应迅速等优势而著称。

620)this.width=620;" style="cursor:pointer" />

点钞机的计数功能依赖于两套红外光电传感器。每套传感器由一个红外发光二极管和一只能够接收红外光的光敏三极管构成，这两者之间保持了一定的间隔。

无钞票经过时，接收管因受光照而导通，此时输出值为0。然而，钞票通过瞬间，红外光被阻挡，导致接收管光通量减少，此时输出值变为1。钞票通过完毕后，接收管重新接收到红外光，再次导通。于是，在该部分电路的输出端便产生了一个脉冲信号。这些信号随后经过后续电路的整形和放大，最终输入单片机。单片机驱动执行电机，并据此完成计数和显示功能。使用两组光电传感器的原因在于，这有助于确保纸币的完好无损，防止破损的货币被错误地统计在内。

利用光电传感器对钞票计数进行监测，以此达到对钞票数量的累计，随后通过液晶显示屏及外部显示组件将钞票数量直观呈现给用户，同时，在检测到异常情况时，系统会自动向用户发出警报。

光电传感器应用于自动抄表系统

微电子技术、传感器技术、计算机技术以及现代通讯技术的进步使得利用光电传感器开发自动抄表系统成为可能。在电涡流和磁场的共同作用下kaiyun.ccm，电能表的铝盘因转矩驱动而转动。通过使用光电传感器，可以将铝盘的转动次数转化为脉冲数。在明亮的铝制圆盘上部分区域被涂上黑色，并配合使用反射式光电发射接收对管，当圆盘旋转时，在黑色区域会产生脉冲信号。这些脉冲信号能够将铝盘的转速转化为相应的脉冲数量，随后通过光电耦合隔离电路传输至CPU的T0端口进行计数处理。利用光电耦合隔离器能够有效阻止干扰信号进入计算机系统。结合其他传输方式，便能够构建出一个自动抄表系统。

光电传感器在自动化生产线上应用

光电检测技术以其高精度、迅速响应以及无需接触等显著优势，被广泛应用于轻工自动化设备中。

光电式带材跑偏检测器

带材跑偏检测器负责监测带状材料在加工过程中与预定位置出现的偏差，包括偏差的幅度和方向，以此向纠偏控制电路输送纠偏所需的信号，广泛应用于印染、纸张输送、胶片及磁带的生产环节。

图1展示了光电式带材跑偏检测器的运作原理。该装置中，光源发射的光线首先通过透镜1聚焦成平行光束，然后射向透镜2。接着，这些光线被进一步聚焦至光敏电阻。在平行光束抵达透镜2的过程中，一部分光线因被测带材的遮挡而受阻，导致传至光敏电阻的光通量有所降低。

620)this.width=620;" style="cursor:pointer" />

图1 带材跑偏检测器工作原理

图2展示了测量电路的简化图形。其中，R1和R2均为同一型号的光敏电阻。R1作为测量元件被安装在带材的下方，而R2则被遮光罩所覆盖，其作用是进行温度补偿。当带材处于正确的位置，即中间位置时，由R1、R2、R3、R4构成的电桥将达到平衡状态，从而使得放大器的输出电压U0降为0。然而，若带材向左偏移，遮光面积随之减小，导致光敏电阻R1的阻值降低，进而使电桥失去平衡。差动放大器对这种不平衡电压进行放大处理kaiyun全站登录网页入口，输出的电压呈现负值状态，这一现象揭示了带材偏移的方向和程度。相反，若带材向右偏移，U0则变为正值。该输出信号U0不仅会在显示器上显示，同时也会传输至执行机构，为纠偏控制系统提供必要的纠偏指令。

620)this.width=620;" style="cursor:pointer" />

图2 带材跑偏检测器测量电路

包装充填物高度检测

对采用容积法进行计量的产品包装，不仅需满足重量误差的限定范围，而且通常还需对填充的体积高度设定标准，以此确保产品的外观品质。若产品填充高度不符合规定，则不得出厂。图3展示了利用光电检测技术来调控填充高度的机制。若填充高度h超出允许偏差过多，光电接点将无电信号输出，此时执行机构便会将包装物排出，进行后续处理。

620)this.width=620;" style="cursor:pointer" />

图3 利用光电检测技术控制充填高度

光电色质检测

图4展示了包装材料的光电色质检测机制。若规定包装底色应为纯白色，但质量不达标，部分材料会呈现泛黄现象。在产品包装工序开始前，需通过光电检测其色质。一旦检测到材料泛黄，系统将输出相应的电压差。随后，电磁阀将被激活，利用压缩空气将泛黄的物品吹离。

620)this.width=620;" style="cursor:pointer" />

图4 包装物料的光电色质检测原理

彩塑包装制袋塑料薄膜位置控制

图5展示了包装机中塑料薄膜位置控制系统的运作原理。卷绕的塑料薄膜上印有各种商标和文字，同时带有定位用的色标。在包装过程中，必须确保商标和文字的定位精确无误，避免在中间将图案切断。系统通过光电检测技术确定薄膜上商标的具体位置，随后对信号进行放大处理，以此来操控电磁离合器的工作。当薄膜上的色标（通常为不透光的黑色小区域）尚未达到预定位置时，光电系统会因投光器射出的光线穿透薄膜而使电磁离合器带电并吸合，从而使得薄膜能够持续前进。然而，当薄膜上的色标移动至预定位置时，由于光线被色标阻挡，投光器会发出到位信号。该信号经过光电转换和放大处理后，导致电磁离合器断电并分离，使得薄膜能够精确地停留在该位置。随后，当离合器断开连接后，薄膜将再次开始运动。

620)this.width=620;" style="cursor:pointer" />

图5 薄膜位置控制系统示意图

若薄膜上的色标尚未抵达光电管，光电继电器线圈将无电流流过，此时伺服电机将开始转动，进而推动薄膜持续向前移动。一旦色标进入光电管所在位置，光电继电器线圈内将产生电流，伺服电机随即停止转动，导致薄膜停留在该处。动作完成后，伺服电机再次启动。具体过程可参考图6。

620)this.width=620;" style="cursor:pointer" />

图6 薄膜位置控制示意图

其他方面的应用

光电开关的应用不仅限于产品流水线上的产量计数，还能对装配部件的完整性及装配品质进行严格检查，比如在灌装过程中检查瓶盖是否被正确压紧、商标是否粘贴到位（见图7），以及监控送料机构是否出现断料情况（见图8）等。

620)this.width=620;" style="cursor:pointer" />

图7 瓶子灌装检测示意图

620)this.width=620;" style="cursor:pointer" />

图8 送料机构检测示意图

除此之外，反射式光电传感器能够识别布料是否存在及其宽度。遮挡式光电传感器则用于测量布料的垂坠程度，据此数据可对传送带上的布料张力进行调节。同时，框架上的反射式光电传感器能探测到未装产品的空箱，并通过油缸将其排出。

光电传感器应用于激光武器

光电传感器对红外辐射及可见光都表现出极高的灵敏度，这使得它们在激光攻击中变得尤为脆弱。不仅如此，电子系统和传感器本身也容易受到激光引发的热噪声和电磁噪声的干扰，进而影响其正常运作。在战场上，激光武器针对光电传感器的攻击手段主要包括：通过发射特定能量的激光束，使传感器失去功能，无法进行目标探测或追踪。若传感器正指引武器向目标进发，那么使其失明将导致其失去追踪目标的能力。概括来说，鉴于传感器在战场上的重要性日益凸显，且极易受到激光攻击，它们已经成为了低能激光武器的主要攻击对象。

620)this.width=620;" style="cursor:pointer" />

光电传感器在汽车上的应用

车载娱乐、导航及DVD系统的背光调节功能，确保在各种光照环境下均能呈现适宜的背光亮度；同时，后排乘客的娱乐显示屏也具备背光调节；仪表盘区域的背光调节涉及速度表和转速表；自动调节后视镜亮度（通常需配备两个传感器，一个面向前方，一个面向后方）；自动调节前大灯亮度及雨水感应功能（根据具体需求进行调整）；此外，后视摄像头控制（同样根据需求进行配置）。

确保更佳的显示效果已成为众多有效途径之一，这种方案与人眼感知特性高度契合，对汽车领域尤为关键，因为该领域内的应用需确保在各种光照环境下均能实现完美的背光效果。

在日间，用户需确保亮度充足以提升能见度，然而，此等亮度在夜间环境中显得过于刺眼。因此，具备优异光谱响应（即良好的红外线衰减能力）、恰当的动态范围以及出色的整体信号调节功能的光传感器，能够轻松实现这些夜间应用需求。终端用户能够设定数个不同的亮度标准（例如，低亮度、中等亮度、高亮度），亦或是对传感器的背景照明进行自由灵活的调整。

这也适用于汽车后视镜的亮度调节功能，当镜面需要变暗或变亮时，必须实施智能化的亮度控制，这一过程可以通过安装的环境光传感器来实现。

光电传感器在消费类电子产品上的应用

半导体传感器及封装技术的最新发展，为终端用户提供了更为丰富的光传感器选择。设计者之所以更倾向于使用光传感器，主要得益于其小型封装、低能耗、高集成度以及易于使用的特性，这些特点使得光传感器在消费电子产品中的应用越来越广泛。

针对便携式设备，若用户未调整系统设定（如亮度调节），那么显示屏的能耗始终保持恒定。在户外或光线强烈的环境中，用户往往会提升屏幕亮度，这导致系统能耗上升。然而，当环境变化，例如进入室内，多数用户并未调整设置，故系统能耗依旧居高不下。然而，借助光传感器这一设备，系统可以自动探测环境条件的变动，并据此调整相关设置，确保显示器的亮度始终保持在最适宜的水平，从而有效减少整体的能耗。

在常规的消费电子产品中，这一功能同样有助于提升电池续航。比如，在手机、笔记本电脑、平板电脑以及数码相机等设备上，通过利用环境光传感器进行智能亮度调节，能够实现自动调整屏幕亮度，进而有效延长了电池的使用时间。

光电传感器通过光电效应的变化，拥有极为广泛的使用领域，涵盖自动扶梯、感应门、防盗监控、自动照明系统以及料位监测等。展望未来，随着物联网技术的不断进步与普及，光电传感器的应用将深入到人类生活的各个角落。
