机器人制造技术中那些常用的传感器
传感器静态性能的关键评估标准包括线性度、滞后效应、一致性、敏感度以及精确度等方面。而传感器动态性能则涉及对输入信号随时间变化所表现出的反应特性的描述。此类特性通常通过传递函数等自动化控制理论模型来进行阐述。通常情况下,传感器所接收到的信号中往往包含微弱的低频成分。有时,外界干扰的幅度甚至可能超过实际测量信号的强度。鉴于此,有效消除噪声干扰便成为传感器技术中的一项重要任务。
物理传感器
物理传感器主要用于检测各种物理量。这类传感器通过特定的物理效应,将待测的物理量转换成易于处理的能量信号。这些信号与原始输入信号之间存在一种确定性的关联。常见的物理传感器类型包括光电传感器、压电传感器、压阻式传感器、电磁式传感器、热电式传感器以及光导纤维传感器等。
物理传感器的应用领域极为广泛,若从生物医学这一角度进行考察,其应用情形便可一目了然。由此推断,物理传感器在其他诸多领域亦扮演着关键角色。
让我们探究一下呼吸测量技术。这项技术是评估肺功能的关键手段,对于外科手术及患者监护环节而言,其重要性不言而喻。例如,在应用热敏电阻式传感器来监测呼吸频率时,需将电阻元件置于夹子前端的外侧,并将夹子固定于鼻翼处。随着呼吸气流穿过热敏电阻,我们便能借助其特性来测定呼吸频率及热气变化情况。
从上述内容中可以明显看出,在生物医学领域,物理传感器已经展现出其多样化的应用场景。这些传感器的未来发展趋势是朝着多功能化、图像化以及智能化方向发展。作为获取数据的关键工具,传感器的测量功能对于工业生产乃至日常家庭生活都至关重要。物理传感器作为传感器家族中最为常见的一员,其灵活运用无疑将有助于催生更多创新产品,并带来更高的经济效益。
光纤传感器
近期,传感器技术正朝着更加灵敏、精确、适应性强、体积小巧以及智能化的方向不断进步。在这一技术演进的大潮中,光纤传感器作为传感器领域的新兴力量,受到了广泛关注和喜爱。光纤具备众多卓越特性,诸如出色的抗电磁干扰和抵御原子辐射的能力,以及其细小、柔软、轻盈的机械特性;它还拥有绝缘和无感应的电气性能,以及耐水、耐高温、耐腐蚀的化学特性。在这些特性支持下,光纤能够在人类难以触及的区域(例如高温区域)或对人类有害的环境中(例如核辐射区域)发挥类似人类感官的作用,甚至能够超越人类生理感知的界限,捕捉到人类感官无法察觉的外界信息。

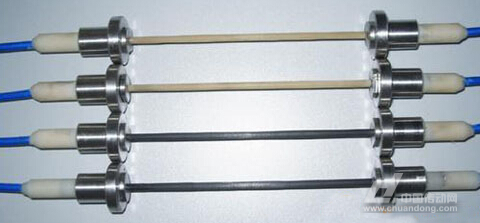

光纤传感器作为一种新兴技术,近年来崭露头角,具备测量声场、电场、压力、温度、角速度、加速度等多种物理量的功能,并且能够完成传统测量技术难以达成的任务。在空间狭小、电磁干扰强烈以及高电压的环境中,光纤传感器展现出其卓越的性能。目前市面上已有70余种光纤传感器,大致可分为光纤自体传感器和基于光纤的传感器两大类。
光纤传感器指的是光纤本身能够直接捕捉外界待测量的信号。光纤在遭受极小的外力影响后,会呈现出微小的弯曲,这种弯曲会导致其传导光的能力发生显著改变。声音作为一种机械波,作用于光纤时,会使光纤受到力的作用并产生弯曲,而通过这种弯曲程度,我们可以测量出声音的强度和大小。光纤陀螺属于光纤自传感器的范畴,相较于激光陀螺,它具有更高的灵敏度、更小的体积和更低的成本。因此,光纤陀螺非常适合应用于飞机、舰船、导弹等装备的高性能惯性导航系统中。下面这幅图展示了光纤传感器涡轮流量计的工作原理。
此外,还有一个重要的光纤传感器类别,它主要依赖光纤的特性进行传感。其构造大致包括:传感器装置设置在光纤的末端,光纤本身仅作为光信号的传输介质,能够将待测的物理量转换为光信号的振幅、相位或振幅的变化。在这种传感器系统中,传统传感器与光纤技术得到了融合。光纤的引入,为远程探针式测量提供了实现的可能。这类光纤传输型传感器应用广泛,操作便捷,不过其精确度略逊于第一类传感器。
仿生传感器
仿生传感器,一种基于创新检测原理的新型传感器,通过将固定化的细胞、酶等生物活性物质与换能器相结合而构成。这种传感器是近年来生物医学、电子学以及工程学交叉融合的产物,标志着信息技术领域的一项新进展。其显著特点在于性能优越、使用寿命较长。在众多仿生传感器中,以生体模拟传感器应用最为广泛。
仿生传感器根据其应用介质的不同,可划分为酶传感器、微生物传感器、细胞器传感器以及组织传感器等种类。在图中展示的内容中,我们能够观察到仿生传感器与生物学理论在多个方面都存在着紧密的联系,这些传感器实际上是生物学理论进步的直接产物。在生体模拟的传感器领域,尿素传感器是近期研发出的新型传感器之一。接下来,我们将以尿素传感器为例,来具体阐述仿生传感器的应用情况。
尿素检测器主要由生物膜和离子通道两个主要部分组成。生物膜具备感知外界刺激的能力,而离子通道则负责接收生物膜传递的信息,并将其进行放大与传递。一旦生物膜内的感应区域受到外界刺激物质的干扰,膜的通透性便会发生改变,随之而来的是大量离子涌入细胞内部,从而实现信息的传递。在生体膜中,起着关键作用的成分是膜蛋白质,这种蛋白质能够引发保形网络结构的改变,进而影响膜的通透性,从而实现信息的传递与放大。构成生体膜离子通道的是氨基酸的聚合体,这些聚合体可以用有机化学中易于合成的聚氨酸聚合物(如L-谷氨酸、PLG)来替代,其化学稳定性甚至优于酶。PLG具有水溶性特性,并不适宜用于电机的表面处理。然而,PLG与聚合物能够结合生成一种嵌段共聚物,这种共聚物可用于制造传感器所需的感应膜。
生体膜的离子通道机制与生体膜相似,当将嵌段共聚膜固定在电极上时,若加入能够引起PLG保性网络变化的物质,膜的通透性将随之改变,进而导致电流的波动。通过这种电流的波动,我们可以实现对刺激性物质的检测。
经过实验验证,尿素传感器展现出优异的稳定性,属于一类生体模拟传感器。其检测范围下限可达10的负3次方级别,并且能够识别出刺激性物质。然而,目前这种传感器尚不适用于生物体的测量。
尽管众多仿生传感器的研究已取得显著进展,然而,这些传感器的稳定性、可重复性和规模化生产的能力仍显不足。鉴于此,仿生传感技术仍处于初级阶段。因此,未来除了不断研发新型仿生传感器以及优化现有产品线之外,对生物活性膜的固定化技术以及仿生传感器的固态化技术的研究亦需深入推进。
在不久的将来,仿生传感器将具备模拟人类嗅觉、味觉、听觉和触觉的功能,其灵敏度有望超越人的五官,从而提升机器人在视觉、味觉、触觉方面的感知能力以及对目标物体的操控技巧。我们预见仿生传感器在应用领域的广阔前景,然而这一切的实现均依赖于生物技术的持续进步,我们满怀期待地等待这一时刻的到来。
红外传感器

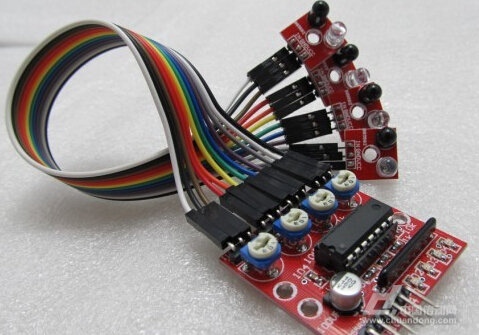

红外技术历经发展,如今已被众人所熟知,它已在现代科技、国防以及工农业等多个领域得到了广泛的应用。红外传感系统,这一基于红外线作为传输介质的测量设备,根据其功能特点,大致可分为五种类型:首先是辐射计,它主要负责辐射和光谱的测量工作;其次是搜索与跟踪系统,其主要任务是搜寻和锁定红外目标,并准确确定其空间位置以及追踪其运动轨迹;第三是热成像系统,它能够生成目标整体红外辐射的分布图像;第四是红外测距与通信系统;最后是混合系统,它指的是上述各类系统中两个或多个的组合形式。
红外系统的核心部件是红外探测器,这一部件依据其探测原理的不同,可被划分为热探测器和光子探测器两大类别。以下,我们将以热探测器为具体案例,对其工作原理进行详细剖析。
热探测器通过辐射热效应工作,该效应使得探测元件在接收到辐射能后温度上升,随后导致探测器内部依赖温度的性能发生改变。通过监测这些性能的变动,我们可以探测到辐射的存在。在多数情形下,辐射的探测是通过热电效应实现的。当元件在接收辐射时引发非电物理变化,我们便可通过适当的转换来测量由此产生的电量变动。
电磁传感器
磁传感器堪称传感器家族中的古董,而指南针便是其最初的应用实例。然而,在现代社会,为了简化信号处理过程,磁传感器必须具备将磁信号转换为电信号输出的功能。其中,最早的应用是基于电磁感应原理所制成的磁电式传感器。该磁电式传感器在工业控制领域曾发挥过卓越的作用,然而如今已被以高性能磁敏感材料为核心的新型磁传感器所取代。
在现代电磁效应传感器领域,磁旋转传感器占据着关键地位。这类传感器由半导体磁阻元件、永磁铁、固定装置以及外壳等关键部件构成。其典型构造为将一对磁阻元件安置于永磁体的表面,并将元件的输入输出端子与固定装置相连,随后将其置于金属盒内,并使用工程塑料进行密封,从而形成一个封闭的结构,确保了其出色的可靠性。磁旋转传感器在形状上具有半导体磁阻元件无法比拟的优势。它不仅灵敏度极高,输出信号也极为强大,同时转速检测范围宽广,这些都是电子技术进步的成果。此外,该传感器能够在宽广的温度区间内使用,具有较长的使用寿命,并且具备良好的抗灰尘、水和油污性能,因而能够适应各种环境条件及抵御外部噪声干扰。所以,这种传感器在工业应用中受到广泛的重视。
磁旋转传感器在工业自动化领域得到了广泛应用,其原因是它具备令人满意的性能特点,并且无需进行维护保养。这种传感器主要被用于检测机床伺服电机的转动情况、定位工厂自动化机器人的机械臂、监测液压系统的冲程、检测工厂自动化设备的位置信息、旋转编码器的检测模块以及众多旋转部件的检测。
现代磁旋转传感器主要分为四相和单相两种类型。在操作过程中,四相差动旋转传感器通过一对检测单元执行差动检测任务,而另一对则负责进行倒差动检测。因此,四相传感器的检测效能是单个元件的四倍。二元件的单相旋转传感器具备独特优势,其体积小巧且性能稳定,同时输出信号强度高,能够精准捕捉低速运动,具备出色的抗环境干扰和抗噪声能力,且成本相对较低。正因为如此,单相传感器在市场上也将拥有广阔的发展前景。
磁旋转传感器在家电领域展现出巨大的应用前景。例如,在盒式录音机的换向机构里,磁阻元件能够用来识别磁带的结束位置。多数家用录像机具备变速和快速重放的功能开yun体育app官网网页登录入口,这些功能同样可以通过磁旋转传感器来监测主轴转速,进而实现画面质量的提升。而在洗衣机中,电机的正反转以及不同速度的旋转,都可以借助伺服旋转传感器进行精确的检测与控制。

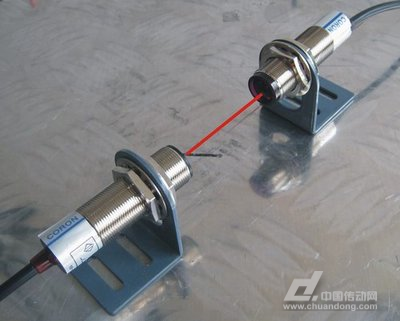

该开关具备感知检验区金属物体的能力,能够自主调节内部电路的通断。它自身能够生成磁场,一旦金属物体进入该磁场,磁场便会发生改变。这种改变随后被转换成电信号,由开关的内部电路处理。
电磁传感器作为一门应用范围极广的高新技术,受到国内外科研力量的广泛关注,研究投入不断加大。其应用领域正逐渐深入到国民经济的各个层面、国防建设的各个方面以及民众日常生活的诸多方面。伴随着信息时代的到来,电磁传感器在其中的地位和作用将愈发重要。
磁光效应传感器
电测技术已日趋完善,凭借其高精度和易于与微机连接实现自动实时处理等优势,已被广泛应用于电气量及非电气量的测量领域。尽管如此,电测方法易受干扰,尤其在交流测量中,其频响范围有限,且对耐压和绝缘性能有特定要求。然而,随着激光技术的迅猛发展,这些问题已得到有效解决。
磁光效应传感器是基于激光技术进步而诞生的高效能传感器。激光技术,作为六十年代初迅速崛起的新兴科技,其问世标志着人类对光波的控制与运用迈入了崭新阶段。鉴于传统光源的单色性不足,众多关键应用因而受限。然而,激光技术的问世,极大地推动了无线电与光学技术的飞速发展,二者之间实现了深度融合与互补。目前,借助激光技术,我们成功研发出众多传感器,这些传感器攻克了诸多以往难以克服的技术难关,从而使得激光技术得以在煤矿、石油、天然气储存等存在安全隐患、易燃易爆的场所得到广泛应用。
激光制作的导光纤维传感器,具备测量原油喷射以及石油大罐裂痕等参数的功能。此类设备在无需电源供电的情况下即可进行测量,这对于安全防爆要求极高的石油化工设备来说尤为适宜,同时,它也适用于大型钢铁厂某些环节的光学遥测化学技术实施。
磁光效应传感器的工作原理主要依赖于光的偏振特性来执行传感任务。当一束偏振光穿过某种介质,若在其传播路径上存在一个外部磁场,光束的偏振面将会发生旋转,这种现象称为磁光效应。换言之,我们可以通过测量这种旋转角度来确定外加磁场的强度。在特定的实验设备中,偏转的幅度与光输出的强度呈现直接关系;借助这种光输出,照射至激光二极管LD,便能够获取光强度的数字化数据;这些数据进而被用于测量特定的物理参数。
自二十世纪六十年代末起,RCLecraw所发表的关于磁光效应的研究报告一经问世,便受到了广泛关注。日本、苏联等国家纷纷启动了相关研究项目,而我国学者亦投身于这一领域的探索之中。磁光效应传感器具备出色的电绝缘能力,以及良好的抗干扰性、宽广的频响范围、快速的响应速度和安全性,能够有效防爆。因此,它在特定场合下对电磁参数的测量展现出独特的作用,特别是在电力系统中的高压大电流测量领域,其优势尤为显著。此外,通过开发相应的软件和硬件处理系统,还能实现电焊机和机器人控制系统的自动实时监测。在应用磁光效应传感器时,核心在于挑选合适的磁光介质与激光器,各类设备在敏感度和工作区间上展现出各自的特性。近年来,随着高性能激光器和新型磁光介质的问世,磁光效应传感器的性能显著提升,其应用领域亦日益扩大。
磁光效应传感器,作为一种专为特定应用设计的传感器,在特定条件下能够展现其独特功能,同时,它也是工业领域中不可或缺的关键传感器之一。

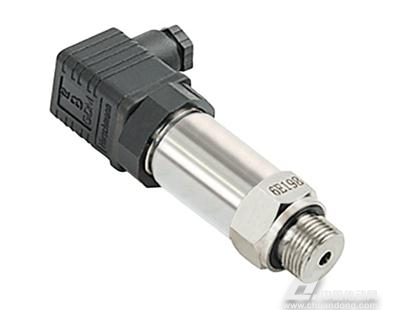

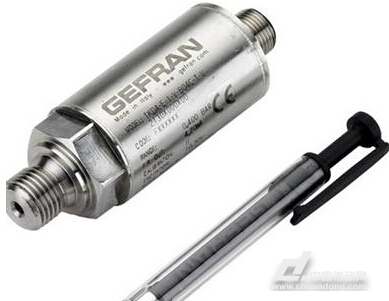

压力传感器
在工业应用中,压力传感器是最常见的一类传感器,其中我们广泛采用的压电传感器,主要是通过压电效应这一原理来制作的。
晶体具有各向异性特性,而非晶体则表现为各向同性。在特定方向上受到机械力作用并发生形变时,某些晶体介质会表现出极化现象;一旦机械力被移除,它们会恢复到无电状态。换言之,当晶体承受压力时,它们可能会产生电效应,这种现象被称为极化效应。科学家们正是基于这一效应,研发出了压力传感器。
压电传感器主要采用的压电材料有石英、酒石酸钾钠以及磷酸二氢胺。石英,即二氧化硅,是一种天然的晶体,压电效应正是在此类晶体中被首次发现。在特定的温度区间内,这种材料的压电特性得以维持kaiyun官方网站登录入口,然而,当温度超出此区间后,其压电性质便会完全丧失(此时的高温被称为“居里点”)。由于电场的变化在应力变动时并不显著(这表明其压电系数相对较低),石英晶体逐渐被其他具有更高压电性能的晶体所取代。酒石酸钾钠晶体虽然压电灵敏度和压电系数较高,但其应用范围受限,仅能在温度适宜且湿度较低的环境中得以使用。而磷酸二氢胺作为人造晶体,具备耐高温和耐高湿的特性,因此已经广泛应用于各个领域。
当前,压电效应已被广泛应用于多晶体材料中,例如,我们熟知的压电陶瓷家族,涵盖了钛酸钡压电陶瓷、PZT型压电陶瓷、铌酸盐系列压电陶瓷以及铌镁酸铅压电陶瓷等多种类型。
压电效应构成了压电传感器运作的核心机制,然而,压电传感器并不适用于静态测量任务,这是因为在外力影响下产生的电荷,只有在回路具备极大输入阻抗的情况下才能得以保留。然而,现实情况并非如此,因此,这一特性使得压电传感器仅适用于动态应力的测量。
压电传感器主要用于加速度、压力及力的测量领域。其中,压电式加速度传感器作为一种常见的加速度计,以其结构简便、体积小巧、重量轻盈、使用寿命长久等显著优势受到青睐。这种传感器在飞机、汽车、船舶、桥梁以及建筑物的振动和冲击监测方面已得到广泛应用,尤其是在航空和宇航领域,压电传感器的独特外形更赋予了它特殊的重要性。压电式传感器心乂
此设备同样适用于评估发动机内部燃烧时的压力,以及检测真空度。在军事领域,它还能发挥重要作用,比如监测枪炮子弹在发射瞬间弹膛内压力的波动和炮口冲击波的压力。它具备测量高压力和低压力的双重能力。
压电传感器在生物医学测量领域得到了广泛的应用,例如心室导管式微音器就是利用压电传感器制造的。鉴于动态压力的测量需求十分普遍,压电传感器的应用范围也因此变得十分广泛。
除了压电传感器,还有基于压阻效应的压阻传感器,以及运用应变效应的应变式传感器等,这些种类繁多的压力传感器通过不同的效应和材料,能在各种场景中展现出各自特有的功能。
相关控制系统
继电器控制

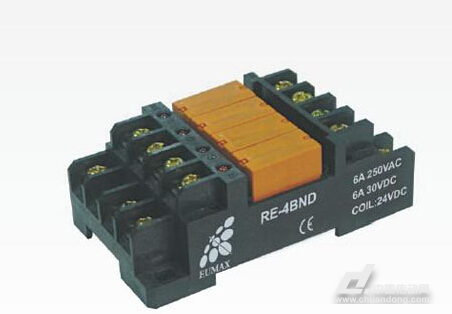

继电器是我们在日常生活中经常使用的控制装置,简单来说,它相当于一个开关,能够在特定条件下实现断开或接通。这种继电器的切换功能在众多控制系统中,尤其是离散控制系统里,得到了广泛的运用。从另一个层面来看,鉴于电子电路往往是针对特定用途而设计,它们在运作过程中不可避免地要与某些机械设备进行连接,因此继电器便充当了电子设备与机械设备之间的桥梁角色。
热继电器是继电器中最常见的一种,这类继电器普遍适用于交流电频率为50Hz或60Hz、电压等级达到660V、电流容量不超过80A的电路系统,主要功能是对交流电动机进行过载保护。它装备有差动保护装置和温度补偿功能,能够与特定型号的交流接触器进行插接式安装。
时间继电器是一种广泛应用的继电器类型,其主要功能在于充当延时装置。此类继电器通常适用于频率为50Hz或60Hz、电压高达380V的交流电路,以及电压不超过220V的直流电路中,用以实现电路的延时接通或断开。它能够在预定时间内执行这一操作。因其特性,时间继电器得以在电力驱动系统、自动程序控制系统以及众多生产工艺流程的自动控制系统中发挥时间控制的关键作用。
控制系统中广泛应用的中间继电器,主要用于执行继电控制、信号传递以及隔离放大等任务。除此之外,还有专门用于限制电流的电流继电器,用于调节电压的电压继电器,以及静态电压继电器、相序电压继电器、相序电压差继电器、频率继电器、功率方向继电器、差动继电器、接地继电器和电动机保护继电器等多种类型。正因存在各式各样的继电器,我们方能够对不同物理量实施调控,进而构建出一个完善的控制系统。
继电器技术不仅限于传统继电器,还广泛应用于其他领域。例如,电机智能保护器是基于三相交流电动机的工作原理,针对导致电动机损坏的主要因素而研发的。这种保护器设计独特,运行可靠,具备多功能保护功能。在故障发生时,它能迅速切断电源,便于电机的检修和维护。该产品具备缺相保护、短路和过载保护等功能,适用于各种交流电动机、开关柜、配电箱等电器设备的安全防护和限电控制。因此,它是各类电器设备设计和安装的首选配套产品。该技术的安装尺寸、接线方式和电流调整均与同型号的双金属片式热继电器一致。它作为一款先进的电子产品,能够直接替代双金属片式热继电器进行更新换代。尽管如此,其核心原理依旧基于继电器技术。
继电器技术历经发展,现已与计算机技术融合,催生了可编程控制器(PLC)这一技术。PLC,即我们常说的可编程控制器,它是一种将微电脑技术直接应用于自动控制的先进设备。该装置以其高可靠性、强抗干扰能力、全面的功能、小巧的体积、灵活的扩展性、简洁的软件操作、便捷的维护以及美观的外观等优势而受到青睐。而在过去,采用继电器控制的电梯需要数百个触点来控制其运行。
PLC控制器内部装配了数百个固态继电器,以及数十个定时器和计数器,并具备停电记忆功能。其输入输出部分采用了光电隔离技术,而控制系统出现故障的概率仅为继电器控制方式的十分之一。因此,我国相关部门明确规定了自1997年起,新生产的电梯不得再使用继电器进行控制,而应改用PLC微电脑控制电梯。
显而易见,继电器技术在我们的日常生活中无处不在,并且与电脑的深度融合进一步提升了其生命力,从而让继电器在我们的生活中发挥出更加出色的作用。
液压传动控制系统
液压传动控制是工业领域频繁应用的一种操控手段,通过液压技术实现能量的传递。这种控制方式因其操作上的灵活性和简便性,在工业领域得到了广泛的关注和应用。液压传动学科专注于研究利用有压流体作为能源介质,以实现各类机械和自动化的控制。液压传动通过运用此类元件构建所需的各种控制回路,并将这些回路巧妙地组合,形成一个具备特定控制功能的传动系统,从而实现能量的传递、转换与调控。
液压传动的基本原理源于帕斯卡定律,即液体内部各点的压强是均等的。因此,在处于平衡状态的系统中,施加于较小活塞的压力较小,相应地,施加于较大活塞的压力则较大。这种压力差异能够维持液体的稳定状态。通过液体的这种传递作用,可以在不同端点获得不同的压力,从而实现压力的转换。我们所常见到的液压千斤顶就是利用了这个原理来达到力的传递。

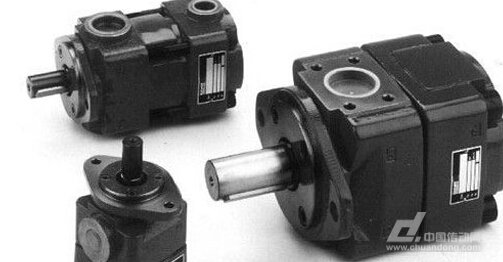

液压传动系统运作所依赖的关键部件包括动力源部件、执行部件、控制部件以及辅助部件等。在这些部件中,液压动力源部件负责为整个液压系统提供动力,其主要构成部分为各类液压泵。液压泵通过改变容积的方式来运作,因此也被称作容积式液压泵。齿轮泵是液压泵中最为普遍的类型,其工作原理是通过两个相互啮合的齿轮的旋转,推动液体流动。液压泵的种类繁多,如叶片泵和柱塞泵等,而在挑选液压泵时,我们需重点关注其能耗、运作效率以及噪声控制等方面的问题。
液压执行元件是一种将液压泵输出的液压能量转化为机械能的设备,它主要由液压缸和液压马达构成。液压马达的功能与液压泵相反,它将液压能转化为机械能,进而对外部进行作用。
液压控制元件承担着调节液体流动方向、压力级别以及流量大小的任务,以此达到对特定工作需求的满足。正因其具备的灵活性,液压控制系统得以执行多样化的动作。根据其功能,液压控制元件可分为压力调节阀、流量调节阀和方向调节阀等类型。而根据操作方式的不同,它们又可分为人工操作阀、机械操作阀和电动操作阀等。
除了前面提到的元件之外,液压控制系统还需配备液压辅助部件。这些部件涵盖了管道与管件连接、油箱、滤清器、储能装置以及密封件等。借助这些不同的组件kaiyun全站app登录入口,我们便能够搭建起一个完整的液压回路。液压回路指的是由众多液压元件共同构成的特定控制环路。依据不同的调控目的,我们可以构思出各式各样的控制路径,例如针对压力的调控路径、针对速度的调控路径,以及针对多缸协同作业的调控路径等等。
液压传动系统的设计需先对结构及其特性进行深入分析,随后绘制出系统的原理图,该图以液压元件的符号形式呈现。在此之后,依据计算结果挑选合适的液压元件,并在此基础上完成系统的整体设计和调试工作。在这一流程中,原理图的绘制环节尤为关键,它直接影响到整个设计系统的性能优劣。
液压传动技术具有广泛的应用潜力,例如在装卸堆码机的液压系统中,这种技术被用于仓储机械,它能够帮助现代化仓库实现纺织品包裹、油桶、木桶等货物的机械化装卸作业。此外,液压传动同样适用于万能外圆磨床等生产设备的液压系统。这些系统的显著特点是拥有较高的功率输出、高效的生产能力和出色的运行稳定性。
液压技术因其广泛的应用而备受瞩目,展望未来,其发展空间更为宽广。伴随着计算机技术的不断进步,液压系统得以与智能控制、计算机控制等多种先进技术相融合,从而在更广泛的领域内发挥效能,并能够以更为精致、更为灵活的方式完成预定的控制任务。
